產品特色

• 全部鋁合金結構，質輕、強度高。
• 前、後、底板具可加工性。
• 適用控制、測試、電子...等多種儀器設計之訂製需求。
• 除標準尺寸外，可接受其他高度、寬度、深度之訂製。

分解視圖

編號	敘述	數量
1	固定式面板	1
2	背板	1
3	上下蓋	2
4	前端飾條	2
5	側邊飾條	4
6	掛耳	2
7	底板	1
8	側板	2
9	把手組	2

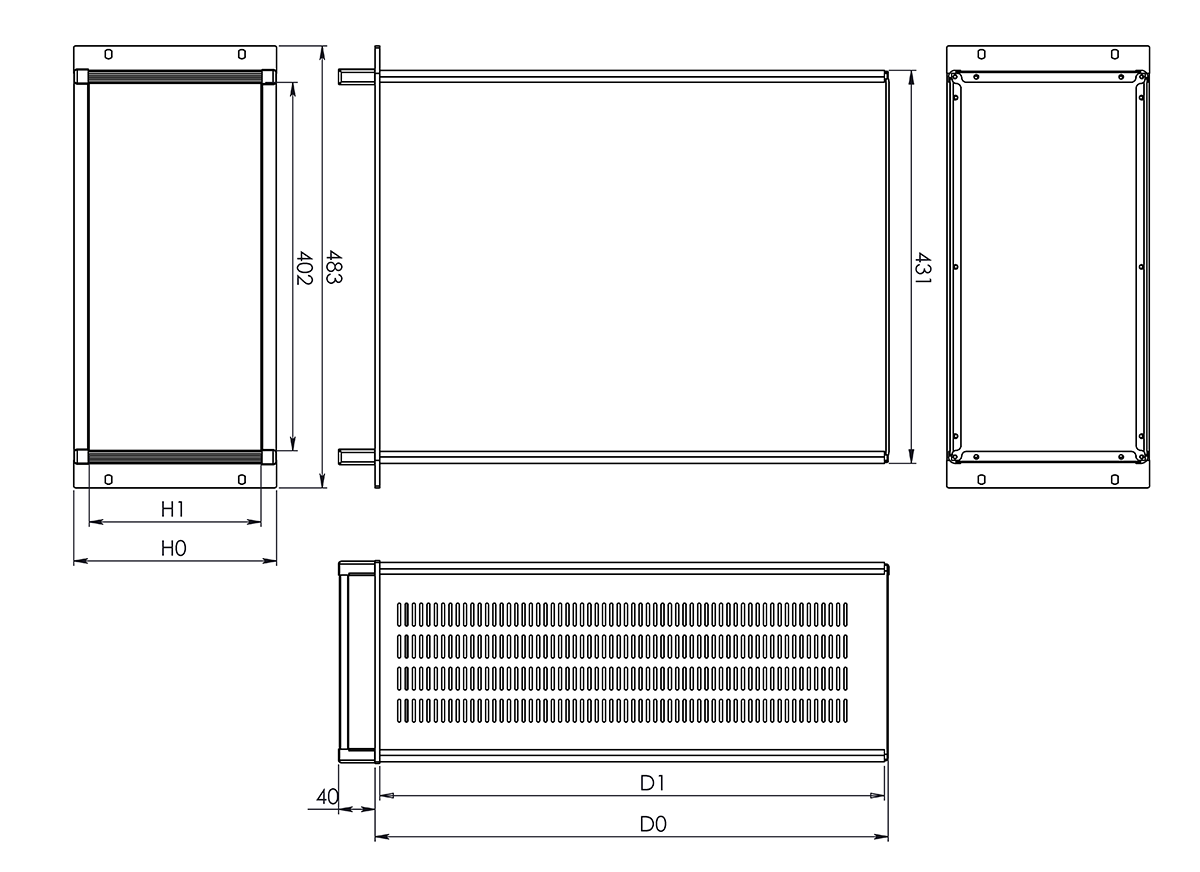

尺寸說明

產品規格

型號	單位	內高	總高	內寬	總寬	內深	總深
MODEL NO.	UNIT	H1 (mm)	H0 (mm)	W1 (mm)	W0 (mm)	D1 (mm)	D0 (mm)
RS-2U-□-B/P-F/H	2U	54	88	402	431	238, 338, 438	260, 360, 460
RS-3U-□-B/P-F/H	3U	99	133	402	431	238, 338, 438	260, 360, 460
RS-4U-□-B/P-F/H	4U	143	177	402	431	238, 338, 438, 538	260, 360, 460, 560
RS-5U-□-B/P-F/H	5U	188	222	402	431	238, 338, 438 ,538	260, 360, 460,560
RS-6U-□-B/P-F/H	6U	232	266	402	431	238, 338, 438, 538,	260, 360, 460 , 560
RS-7U-□-B/P-F/H	7U	277	311	402	431	238, 338, 438,538,	260, 360, 460 , 560
RS-8U-□-B/P-F/H	8U	321	355	402	431	238, 338, 438,538,	260, 360, 460,560

U is the unit of height. 1U=44.45㎜ 前、後、底板加工尺寸=可用尺寸
B：底板 P：PCB固定鋁條 F：固定式面板 H：開啟式面板
(※標準儀器箱為底板式固定面板，訂貨範例：RS-2U-260-BF)

最大載重：15㎏
